产品型号：UYZ-34
公司名称：安徽春辉仪表线缆集团有限公司
所在地：安徽滁州
发布时间：2024-11-21
安徽春辉仪表线缆集团有限公司
产品详情
一、概述：
磁翻板液位计UYZ-34，UYZ-34型磁性翻板（柱）液位计,是按化工部新颁布的磁性液位计标准HG/T21584-95制造的。工作原理是以磁性浮子为测量元件，经磁耦合将容器中的液位变化为能量驱动双色指示板（或柱）翻转。液位或界位以下指示为红色，液位或界面以上指示为白色，很清晰地显示液面的位置。被测介质由不锈钢或工程塑料相隔离，所以在情况下都、、耐用。可以配液位报警开关，实现对液位上、下限报警，控制或联锁。也可配液位远传变送器，输出4~20mA，实现远距离测量，指示和控制，磁翻板液位计UYZ-34适用于石油、化工、冶金、医药、电力、食品等各行业生产过程中的液位测量与控制。
二、磁翻板液位计UYZ-34特点：
1、 适用范围广、安装形式多样，适合介质的液位、界位的测量。
2、 集现场指示、远传变送、报警开关、控制开关于一体、功能。
3、 被测介质与指示构结隔离，密封性能好，防泄漏、适应高压、高温、腐蚀条件下的液位测量，性高。
4、 双色指示、连续直观、醒目、测量范围大，观察方向可任意改变。
5、 耐振动性能好，能适应液位波动大的情况下工作。
6、 结构简单，安装方便，维护费用低。
三、参数：
A、 基本测量参数
1、测量范围：0~300~8000mm（长可协商）
2、现场指示精度：±10mm
3、工作压力：0~20Mpa
4、介质密度：≥0.45g/cm3
5、介质温度：-80~ +500℃
6、介质密度差：≥0.05g/cm3（测量界位）
B、 远传变送部分主要参数
1、 型式：
a、磁性耦合式液位变送器，精度≤1.0%
b、静压力测量式液位变送器，精度≤±0.5%
c、型带HART通讯协议
2、 电源电压：24VDC
3、 输出信号：4~20 mA 二线制
4、 负载阻抗：500Ω
C、 报警开关部分主要参数
1、 型式：
a、 高位单点报警
b、 低点单点报警
c、 高低位双限警
d、 单点区域报警
e、 双限区域报警
f、 高位单点带记忆报警
g、 低位单点带记忆报警
h、 高低位双限带记忆报警
i、 任意组合多点记忆开
2、 控制误差：±5mm
3、 控制容量：220VAC 1.5A
四、型号规格：
表一:
选型指南：
1.选型时，先按所需选定表一中的型号后，再按表二选用附件参数。
2.举例1：被测压力2.5Mpa，带上、下限带报警开关，配磁性液位变送远传、配排污阀及光柱数显报警仪，隔爆型，测量范围0~1500mm，介质密度：0.9g/m3。
其型号为：UYZ—34C11ERBdA-1500-0.9-2.5
表二：附件内容
二） 上指示型 （顶装式）结构图：
三） 各型号尺寸图：
液位计安装完毕后，因运输振动等因素，造成现场指示翻球乱，需用所附校正磁钢，对翻球导引，以使液相显示红色，气相显示白色。
液位计投入运行时，应先打开上阀门，然后慢慢打开下阀门，避免容器内受压介质进入液位筒体，使磁性浮子急速上升，造成现场指示器失灵（跟踪速度≤0.08m/s）。
开口型浮子使用在高压及无冷凝的介质中，在投入运行时，应缓慢打上阀门，使浮子的内外压力达到。
如果介质有沉淀物或不清洁，应在工艺中规定定期进行清洗。
防爆型产品的安装，使用应按照《爆炸性危险场所、电气规程》试行的有关规定进行，产品在开盖前，先断开电源，在拆装过程中，应避免损伤防爆面，以免影响防爆性能，紧固件应尽量固紧，以密封良好。
对于本安型系统，与栅配套使用，构安系统，系统布线尽量避免电磁干扰，并将电缆分布参数控制在规定范围之内。
栅的安装维护遵守栅说明书的有关规定。
防爆型产品的外壳内外接地应良好。
八、订货须知：
1、用户提出被测介质的名称、密度、工作压力、工作温度、连接法兰标准及规格；是否需要配法兰，如果其它方面有要求，双方可共同协商解决。
2、用户如需由生产厂为液位计配备阀门，可在订货时提出。
3、如果用户需要液位计的指示作计量之用，用户自行提供计量数据及标度。
4、用户如需为液位计配传感器、控制开关、报警开关及显示仪表，可在订货时提出。
5、用户如选用项装式液位计时应准确提供大安装长度。
6、本厂可按用户需要生产订做型式的液位计（如顶装式、侧装式、底装式）。
7、如用户需要界面计，提供准确的两种介质的名称和介质密度，两种介质密度之差不得小于0.15g/cm3。
九、装箱要求；
1、包装箱是否完整无损、如有损坏，应记录损坏程度。
2、箱内产品是否与装箱单相符。
3、产品是否有损伤，如有操作，应记录操作程度。
4、产品附件是否。
5、产品紧固件是否松动。
6、产品铬牌上所示参数是否符合订货要求。
商铺其他产品
联系商家
立即询价
发布询价单
联系人：沈晓梅
磁翻板液位计UYZ-34，UYZ-34型磁性翻板（柱）液位计,是按化工部新颁布的磁性液位计标准HG/T21584-95制造的。工作原理是以磁性浮子为测量元件，经磁耦合将容器中的液位变化为能量驱动双色指示板（或柱）翻转。液位或界位以下指示为红色，液位或界面以上指示为白色，很清晰地显示液面的位置。被测介质由不锈钢或工程塑料相隔离，所以在情况下都、、耐用。可以配液位报警开关，实现对液位上、下限报警，控制或联锁。也可配液位远传变送器，输出4~20mA，实现远距离测量，指示和控制，磁翻板液位计UYZ-34适用于石油、化工、冶金、医药、电力、食品等各行业生产过程中的液位测量与控制。
二、磁翻板液位计UYZ-34特点：
1、 适用范围广、安装形式多样，适合介质的液位、界位的测量。
2、 集现场指示、远传变送、报警开关、控制开关于一体、功能。
3、 被测介质与指示构结隔离，密封性能好，防泄漏、适应高压、高温、腐蚀条件下的液位测量，性高。
4、 双色指示、连续直观、醒目、测量范围大，观察方向可任意改变。
5、 耐振动性能好，能适应液位波动大的情况下工作。
6、 结构简单，安装方便，维护费用低。
三、参数：
A、 基本测量参数
1、测量范围：0~300~8000mm（长可协商）
2、现场指示精度：±10mm
3、工作压力：0~20Mpa
4、介质密度：≥0.45g/cm3
5、介质温度：-80~ +500℃
6、介质密度差：≥0.05g/cm3（测量界位）
B、 远传变送部分主要参数
1、 型式：
a、磁性耦合式液位变送器，精度≤1.0%
b、静压力测量式液位变送器，精度≤±0.5%
c、型带HART通讯协议
2、 电源电压：24VDC
3、 输出信号：4~20 mA 二线制
4、 负载阻抗：500Ω
C、 报警开关部分主要参数
1、 型式：
a、 高位单点报警
b、 低点单点报警
c、 高低位双限警
d、 单点区域报警
e、 双限区域报警
f、 高位单点带记忆报警
g、 低位单点带记忆报警
h、 高低位双限带记忆报警
i、 任意组合多点记忆开
2、 控制误差：±5mm
3、 控制容量：220VAC 1.5A
四、型号规格：
表一:
1.选型时，先按所需选定表一中的型号后，再按表二选用附件参数。
2.举例1：被测压力2.5Mpa，带上、下限带报警开关，配磁性液位变送远传、配排污阀及光柱数显报警仪，隔爆型，测量范围0~1500mm，介质密度：0.9g/m3。
其型号为：UYZ—34C11ERBdA-1500-0.9-2.5
表二：附件内容
五、产品结构和安装形式：
（一） 标准型（侧装式）结构图：
（一） 标准型（侧装式）结构图：
三） 各型号尺寸图：
六、附加功能：
（一）磁性液位变送器：
磁性液位变送器由液位传感器和转换模块组成一体化液位变送器。与UYZ-34系列液位计处于同一磁耦系统中。当磁性浮子随液位上下移动时，对应液位值的干簧管，受浮子内磁场的作用吸合时，传感器输出发生变化。通过转换模块转换成二线制4~20mADC 标准信号。
（一）磁性液位变送器：
磁性液位变送器由液位传感器和转换模块组成一体化液位变送器。与UYZ-34系列液位计处于同一磁耦系统中。当磁性浮子随液位上下移动时，对应液位值的干簧管，受浮子内磁场的作用吸合时，传感器输出发生变化。通过转换模块转换成二线制4~20mADC 标准信号。
（二）静压式液位变送器：
在常压（开口）容量液位测量场合，可将本厂UYB系列静压式液位变送器，直接安装在UYZ-34侧装式磁翻球液位主导管的底部。利用液体静压测量原理，将液位计主导管的液位变化转换成二线制品4~20mA 标准信号。
在常压（开口）容量液位测量场合，可将本厂UYB系列静压式液位变送器，直接安装在UYZ-34侧装式磁翻球液位主导管的底部。利用液体静压测量原理，将液位计主导管的液位变化转换成二线制品4~20mA 标准信号。
（三）CK系列液位控制开关和AK系列液位报警开关；
CK和AK系列液位开关是与UYZ-34系列磁翻球液位计处于同一磁耦系统中。报警开关安装于液位计筒体的外侧。当液位越过高位（或低位）报警点时，受浮子内磁场驱动，报警开关吸合，从而实现液位的报警的目的。报警开关分区域型和记忆型。
七、注意事项：CK和AK系列液位开关是与UYZ-34系列磁翻球液位计处于同一磁耦系统中。报警开关安装于液位计筒体的外侧。当液位越过高位（或低位）报警点时，受浮子内磁场驱动，报警开关吸合，从而实现液位的报警的目的。报警开关分区域型和记忆型。
液位计安装完毕后，因运输振动等因素，造成现场指示翻球乱，需用所附校正磁钢，对翻球导引，以使液相显示红色，气相显示白色。
液位计投入运行时，应先打开上阀门，然后慢慢打开下阀门，避免容器内受压介质进入液位筒体，使磁性浮子急速上升，造成现场指示器失灵（跟踪速度≤0.08m/s）。
开口型浮子使用在高压及无冷凝的介质中，在投入运行时，应缓慢打上阀门，使浮子的内外压力达到。
如果介质有沉淀物或不清洁，应在工艺中规定定期进行清洗。
防爆型产品的安装，使用应按照《爆炸性危险场所、电气规程》试行的有关规定进行，产品在开盖前，先断开电源，在拆装过程中，应避免损伤防爆面，以免影响防爆性能，紧固件应尽量固紧，以密封良好。
对于本安型系统，与栅配套使用，构安系统，系统布线尽量避免电磁干扰，并将电缆分布参数控制在规定范围之内。
栅的安装维护遵守栅说明书的有关规定。
防爆型产品的外壳内外接地应良好。
八、订货须知：
1、用户提出被测介质的名称、密度、工作压力、工作温度、连接法兰标准及规格；是否需要配法兰，如果其它方面有要求，双方可共同协商解决。
2、用户如需由生产厂为液位计配备阀门，可在订货时提出。
3、如果用户需要液位计的指示作计量之用，用户自行提供计量数据及标度。
4、用户如需为液位计配传感器、控制开关、报警开关及显示仪表，可在订货时提出。
5、用户如选用项装式液位计时应准确提供大安装长度。
6、本厂可按用户需要生产订做型式的液位计（如顶装式、侧装式、底装式）。
7、如用户需要界面计，提供准确的两种介质的名称和介质密度，两种介质密度之差不得小于0.15g/cm3。
九、装箱要求；
1、包装箱是否完整无损、如有损坏，应记录损坏程度。
2、箱内产品是否与装箱单相符。
3、产品是否有损伤，如有操作，应记录操作程度。
4、产品附件是否。
5、产品紧固件是否松动。
6、产品铬牌上所示参数是否符合订货要求。
带远传装置

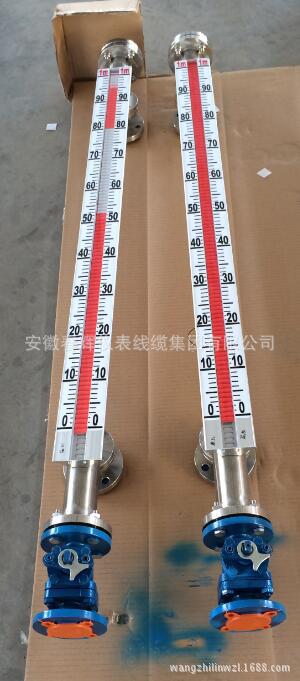

pp型液位计产品照片
现场安装照片
夹套型
