XMT626 温控器 PID调节器


 XMT624                            XMT623                      XMT626                              XMT628
一、概述：
    PID调节器具有的自整定功能、驱动继电器、固态继电器SSR、电力调整器等、可选变送输出、RS485通讯输出。
    PID调节器,PID调节仪，XMT626系列调节仪用作温度、压力、流量、速度、阀门的PID调节器，并可带报警功能、变送功能、通讯功能。
    热电阻、热电偶，远传压力，模拟信号等19种信号兼容输入
    响应快、调小、
    的自整定功能
    驱动继电器、固态继电器SSR、电力调整器等
    可选变送输出、RS485通讯输出
二、PID调节器,PID调节仪，产品型号：
  XMT623 XMT624 XMT626 XMT628
三、PID调节器,PID调节仪，参数：
显示设定:四位显示，量程可用户设定（-1999～9999）
SSR 电平:12VDC/30mA
测量精度:0.2%满刻度1字
工作温度:0-50℃
采样速率:5次/秒
相对湿度:20-85%RH
显示周期:0.6S
库存温度:-10～70℃
触点容量:AC220V/3A
工作电源:AC/DC85～260V
馈电输出:24VDC/30mA
警报输出:两组继电器
通讯输出:RS485 Modbus_RTU
变送输出: 4(0)-20mA;0-10V;0-5V
1、基本部分（输入、显示、电源）：
   信号输入：19种常见信号兼容输入，可任意设定选择
  19种信号为：T、R、J、WRe3-WRe5、B、S、K、E型热电偶，PT100，Cu50，375Ω，70mV，30mV，5V，10V，1-5V，10mA，20mA，4-20mA
  显示设置：显示低限（-1999～9999）、显示高限（-1999～9999）、小数位（0～3）可设置 ，对于非线性信号，量程已由仪表内部确定。
  注意：接好线之后，应对仪表进行设置，只有设置正确，才能正确显示。
  零点误差可修正，滤波系数可设置，正/反作用科设置
  测量精度： 0.2%，采样速率：5次秒
  限显示：“EEEE”或“-EEE”，请检查输入信号是否过大、断线、接反、故障，并检查显示设置是否正确。
  提供一组24VDC电源输出（30mA）
  工作电源：开关电源85～260VAC/DC，交直流兼容，功耗≤5W
2、主控输出部分：
   可选继电器控制输出、固态继电器SSR触发电平输出、4-20mA/0-10mA/0-20mA/1-5V/0-5V/0-10模拟量控制输出
PID参数可由仪表自整定或人工设置
3、报警输出部分：
报警输出是标准配置，每个仪表均自带两组继电器报警输出，每组继电器均有一个常开触点和一个常闭触点（SPDT），继电器触点容量：AC220V/3A
每组继电器都可单独设置、报警模式、回差值可设置
4、辅助输出部分：
辅助输出不是标准配置，需要此功能，订货时一定要明确指出
辅助输出：RS485通讯功能和变送输出功能
RS485通讯协议：Modbus-RTU，通讯速率：1200-96bps
变送输出：0-10mA/0-20mA/4-20mA，0-5V/1-5V，0-10V
5、环境要求：
   环境温度：0-50℃
   相对湿度： 20-85%RH
    库存温度： -10～70℃
四、PID调节器,PID调节仪，尺寸图： 接线图：（以XMT624为例）

XMT-623

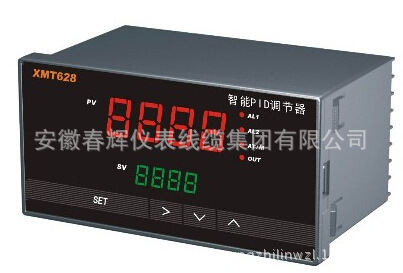

XMT-628
