仪表展览网>产品库>磁浮子液位计
价格: $1500.00
产品型号:磁浮子液位计
公司名称:辽阳鑫达仪表有限公司
地:辽宁辽阳
发布时间:2018-02-21
辽阳鑫达仪表有限公司
产品简介
顺达磁浮子液位计适用于开口或承压容器内各种介质的液位测量、控制。整机由不锈钢制成,故可用于有腐蚀、有毒、易燃、易爆等场所。
产品详情

UHZ型磁浮子液位计是以浮子为测量元件,通过磁钢的磁性耦合将液位线性的传到现场磁翻转指标器,使指标器清晰地指示出液位的高度。磁浮子液位计配有液位报警器和液位远传装置。液位报警器可实现液位上下限控制、极限报警和事故联锁。液位的远传装置可将液位的变化线性地转换成直流4-20mA电流信号。
磁浮子液位计适用于开口或承压容器内各种介质的液位测量、控制。整机由不锈钢制成,故可用于有腐蚀、有毒、易燃、易爆等场所。
磁浮子液位计仪表型号

UHZ-
  □  □         □ □
符号意义
基本型及顶装型(顶装或地下槽型加符号D表示)
0

现场模拟显示
1

模拟显示,带上限报警
2

模拟显示,带下限报警
3

模拟显示,带上下限报警
4

模拟显示,变送器4-2-mA输出
5

模拟显示,带上限报警,变送器4-2mA输出
6

模拟显示,带下限报警,变送器4-2mA输出
7

模拟显示,带上下限报警,变送器4-2mA输出
工作压力

P0

常压(开口容器)
P1

1.0MPa
P2

1.6MPa
P3

2.5MPa
P4

4.0MPa

P5

6.3MPa

P6

10.0MPa

P7

16.0MPa

P8

20.0MPa
介质密度

ρ

g/cm3具体数值
介质温度

T

℃具体数值
保温夹套

W

带保温夹套1Gr18NI9Ti


d

隔爆型ExdII BT4
测量范围

L
500
选择举例
基本型
UHZ-
0-P1-0.86℃80℃带保温夹套,测量范围2500mm。
顶装
UHZ-D-
7-P0-0.8℃60℃,防爆(隔爆)型测量范围2000mm。



主要技术参数

基本型
 测量范围:500~6000mm范围内任意选择
 指标误差:±10mm
 介质密度:≥0.45g/cm3
 介质温度:-80~200℃
 工作压力:PN1.0、1.6、2.5、4.0MPa。
 介质粘度:≤150cP
 接液材质:1Cr18Ni9Ti不锈钢。
 连接法兰:PN≤2.5MPa JB/T81-94
PN≥4.0MPa JB/T82.2-94
DN20、凸面法兰
 •排污接管:G1/2(内)
 保温夹套接头:G1/2内螺纹,耐压<0.3Mpa
 顶置型
 测量范围:500-3000(mm)
 指标误差:±10mm
 介质密度:≥0.45g/cm3(上角标)
 介质温度:-80~200℃
 工作压力:PN1.0、1.6、2.5、4.0Mpa
 介质粘度:≤150cP
 接液材质:1Cr18Ni9Ti不锈钢
 连接法兰:PN 1.6 DN150  JB/T81-94



远传装置
报警器
 触点容量:24V 0.2A
 输出形式:常开、常闭开关信号
 工作寿命:>105次
 供电电源:DC24V
 环境温度:-40~60℃
 出 线 口:M20×1.5(内)

 远传量程:0~6000mm。
 精 度:±10mm。
 负载电阻:500Ω(在24VDC供电时)。
 供电电源:DC 24V。
 环境温度:-40~60℃
 出 线 口:M20×1.5(内)
 防爆形式:隔爆型ExdIIBT4

工作原理
UHZ型磁浮子液位计是由基本型、液位报警器和液位远传装置三部分组成。
基本型是按阿基米德定理和磁性材料磁力线耦合性质造成。根据上述原理,将液位的变化线性地传递给磁翻转液位指示器,从而达到测量和显示液位的目的。
液位报警器是根据磁钢特性,通过触点开关,使液位报警器触点按液位的给定值动作,从而达到液位的控制、报警和事故联锁的目的。

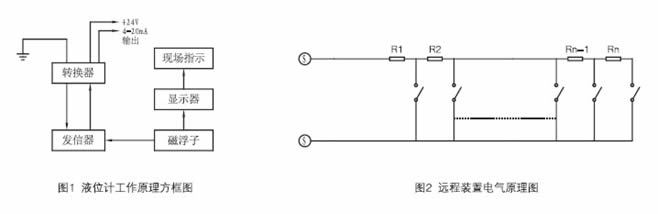

液位远传装置亦是根据磁钢特性通过干簧管组及转换器将液位的变化转换成4~20mA标准信号,进行远传实现液位的测量、记录和控制。如图1、2所示

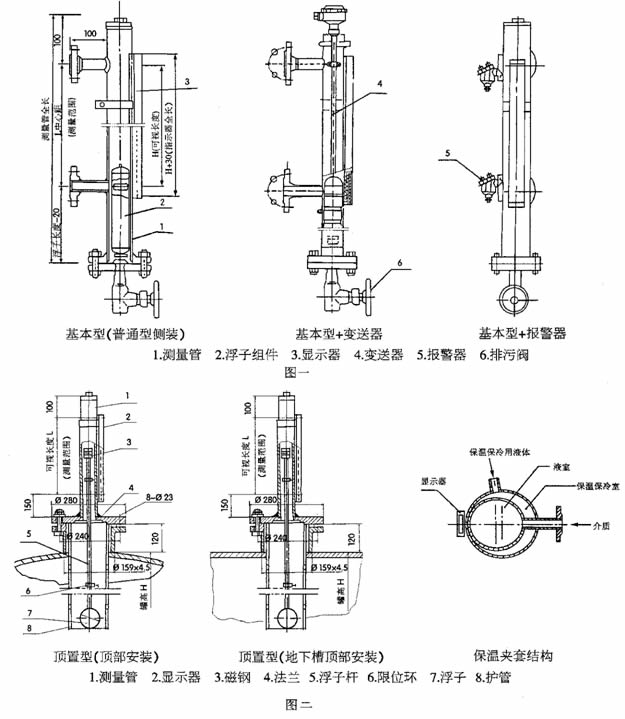

结构及安装尺寸



UHZ系列磁浮子液位计按其功能可分为:基本型(现场指示型)、带上、下限报警器型及变送器型三种。如图一所示。顶部安装或地下槽顶部安装如图二所示。按其参数来分有:基本型、高温型,高压型,防腐型、防霜型及保温夹套型

订货须知
用户订货时应按选型填写型号并注明法兰标准、测量范围及对液位计的防腐蚀性要求。用户如有特殊要求,请订货时说明。
